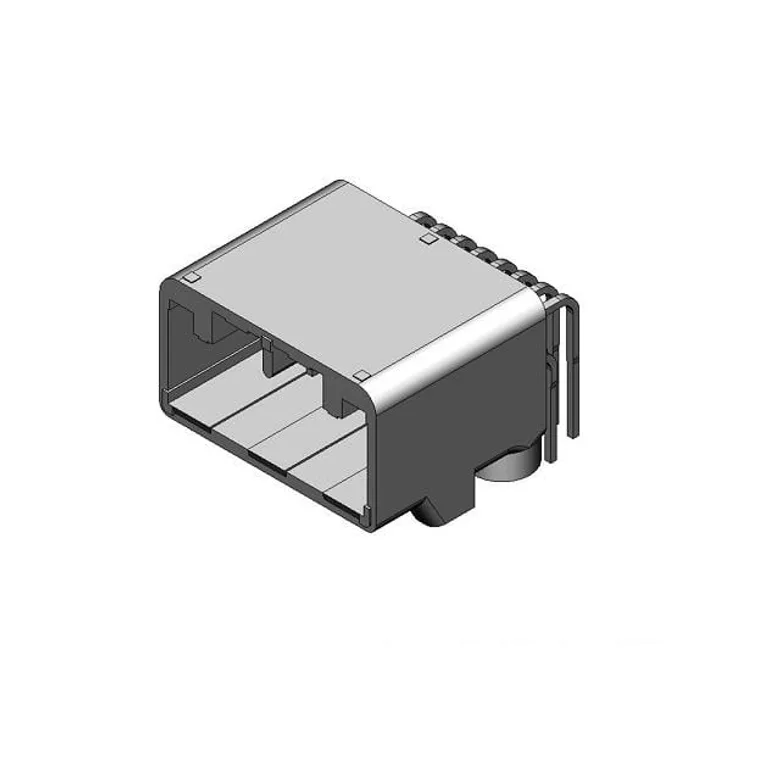

JAE Electronics MX84B016NF1
メーカー
メーカー製品番号
MX84B016NF1
説明
CONN PIN HEADER 16 POS R/A
メーカー標準リードタイム お問い合わせ
詳細説明
Connector Header Through Hole, Right Angle 16 position 0.087" (2.20mm)
データシート データシートを見る
製品属性
タイプ
説明
メーカー
JAE Electronics
動作温度
-40°C ~ 85°C
コネクタタイプ
Header
アプリケーション
-
特長
Mounting Flange
コンタクトタイプ
Male Pin
締結タイプ
Locking Ramp
実装位置数
All
端子
Solder
電圧定格
-
電流定格 (アンペア)
3A
実装タイプ
Through Hole, Right Angle
侵入保護等級
-
嵌合スタック高さ
-
位置数
16
行数
2
材料難燃性等級
UL94 V-0
スタイル
Board to Cable/Wire
絶縁色
Black
ピッチ - 嵌合
0.087" (2.20mm)
コンタクト仕上げ - 嵌合
Tin
コンタクト仕上げ厚さ - 嵌合
-
コンタクト仕上げ - ポスト
Tin
コンタクト仕上げ厚さ - ポスト
-
接点材料
Brass
接点形状
Square
接点長さ - ポスト
0.126" (3.20mm)
絶縁高さ
0.626" (15.90mm)
シュラウディング
Shrouded - 4 Wall
全接点長さ
-
絶縁材料
Syndiotactic Polystyrene (SPS), Glass Filled
列間隔 - 嵌合
0.118" (3.00mm)
接点長さ - 嵌合
0.303" (7.70mm)
ドキュメント・メディア
その他のリソース
属性
説明
部品番号エイリアス
MX84B016NF1
12354016
670-MX84B016NF1-ND
在庫状況
在庫切れ
更新日
2026/5/16
在庫: 0
パッケージ 数量 単価 合計
1 51.000 ₫ 51.000 ₫
51.000 ₫
価格はすべて選択した通貨で表示されます
Tube · Digikey
在庫数 単価 合計
1
51.000 ₫
51.000 ₫
64
38.000 ₫
2.432.000 ₫
128
36.000 ₫
4.608.000 ₫
512
33.000 ₫
16.896.000 ₫
1,024
31.000 ₫
31.744.000 ₫
5,056
28.000 ₫
141.568.000 ₫
最小注文数量 1 · 注文倍数 1
