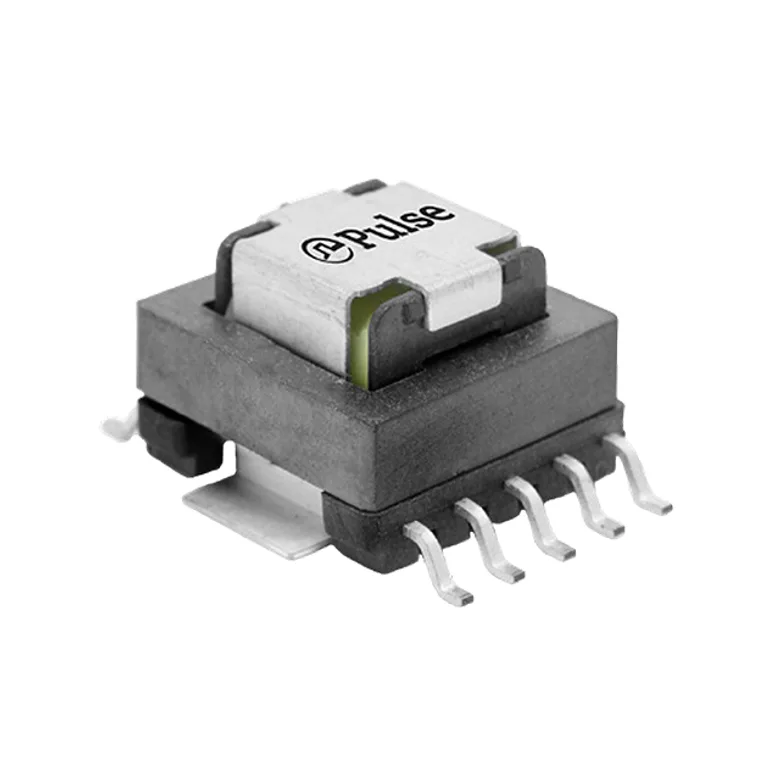

Pulse Electronics PB0026NLT
メーカー
メーカー製品番号
PB0026NLT
説明
CURR SENSE XFMR 100:1 35A SMD
メーカー標準リードタイム お問い合わせ
詳細説明
35 A 100:1 Current Sense Transformer 50kHz ~ 500kHz 0.42mOhm Primary, 1.4Ohm Secondary 5.6 mH Surface Mount
データシート データシートを見る
EDA/CADモデル
製品属性
タイプ
説明
メーカー
Pulse Electronics
端子スタイル
Gull Wing
直流抵抗 (DCR)
0.42mOhm Primary, 1.4Ohm Secondary
巻数比 - 一次:二次
100:1
ET (ボルト・時間)
-
周波数範囲
50kHz ~ 500kHz
サイズ/寸法
0.591" L x 0.784" W (15.00mm x 19.91mm)
実装タイプ
Surface Mount
定格
-
高さ - 着座時（最大）
0.394" (10.00mm)
タイプ
Invasive
電流比
-
インダクタンス
5.6 mH
定格電流 (Amps)
35 A
重量
-
ドキュメント・メディア
リソースタイプ
リンク
データシート
CADモデル
関連ドキュメント
環境情報
その他のリソース
属性
説明
部品番号エイリアス
PB0026NLT
3687501
553-2081-1-ND
553-2081-2-ND
553-2081-6-ND
在庫状況
在庫あり
更新日
2026/5/16
在庫: 1,152
パッケージ 数量 単価 合計
1 83.000 ₫ 83.000 ₫
83.000 ₫
価格はすべて選択した通貨で表示されます
Cut Tape (CT) · Digikey
在庫数 単価 合計
1
83.000 ₫
83.000 ₫
10
75.000 ₫
750.000 ₫
25
72.000 ₫
1.800.000 ₫
50
70.000 ₫
3.500.000 ₫
100
68.000 ₫
6.800.000 ₫
最小注文数量 1 · 注文倍数 1
Tape & Reel (TR) · Digikey
在庫数 単価 合計
200
66.000 ₫
13.200.000 ₫
400
64.000 ₫
25.600.000 ₫
600
63.000 ₫
37.800.000 ₫
1,000
61.000 ₫
61.000.000 ₫
1,400
60.000 ₫
84.000.000 ₫
2,000
59.000 ₫
118.000.000 ₫
最小注文数量 200 · 注文倍数 200
Digi-Reel® · Digikey
在庫数 単価 合計
1
83.000 ₫
83.000 ₫
10
75.000 ₫
750.000 ₫
25
72.000 ₫
1.800.000 ₫
50
70.000 ₫
3.500.000 ₫
100
68.000 ₫
6.800.000 ₫
最小注文数量 1 · 注文倍数 1
別包装
PB0026NL
CURR SENSE XFMR 100:1 35A SMD
83.000 ₫ Pulse Electronics
