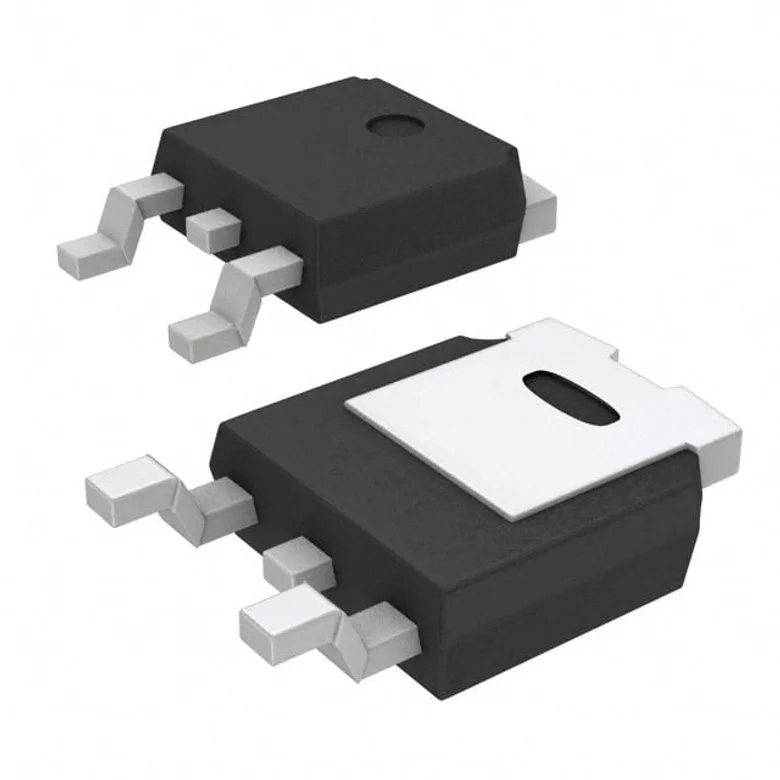

表示されている画像は参考用です。正確な仕様は製品データシートからご確認ください。
STMicroelectronics STD3NM60N
メーカー
メーカー製品番号
STD3NM60N
説明
MOSFET N-CH 600V 3.3A DPAK
メーカー標準リードタイム お問い合わせ
詳細説明
MOSFET N-CH 600V 3.3A DPAK
データシート データシートを見る
EDA/CADモデル
製品属性
タイプ
説明
メーカー
STMicroelectronics
ゲート電荷 (Qg) (最大) @ Vgs
9.5 nC @ 10 V
入力容量 (Ciss) (最大) @ Vds
188 pF @ 50 V
動作温度
-55°C ~ 150°C (TJ)
消費電力 (最大)
50W (Tc)
認定
-
テクノロジー
MOSFET (Metal Oxide)
FETタイプ
N-Channel
連続ドレイン電流 (Id) @ 25°C
3.3A (Tc)
Rds オン (最大) @ Id, Vgs
1.8Ohm @ 1.65A, 10V
Vgs(th) (最大) @ Id
4V @ 250µA
実装タイプ
Surface Mount
FET特徴
-
サプライヤデバイスパッケージ
DPAK
パッケージ/ケース
TO-252-3, DPAK (2 Leads + Tab), SC-63
グレード
-
駆動電圧 (最大Rdsオン、最小Rdsオン)
10V
Vgs (最大)
±25V
ドレイン-ソース間電圧 (Vdss)
600 V
ドキュメント・メディア
リソースタイプ
リンク
データシート
EDAモデル
関連ドキュメント
その他のリソース
属性
説明
部品番号エイリアス
STD3NM60N
3474301
497-13089-1-ND
497-13089-2-ND
497-13089-6-ND
在庫状況
在庫切れ
更新日
2026/5/16
在庫: 0
パッケージ 数量 単価 合計
1 49.000 ₫ 49.000 ₫
49.000 ₫
価格はすべて選択した通貨で表示されます
Cut Tape (CT) · Digikey
在庫数 単価 合計
1
49.000 ₫
49.000 ₫
10
31.000 ₫
310.000 ₫
100
21.000 ₫
2.100.000 ₫
500
17.000 ₫
8.500.000 ₫
1,000
15.000 ₫
15.000.000 ₫
最小注文数量 1 · 注文倍数 1
Tape & Reel (TR) · Digikey
在庫数 単価 合計
2,500
14.000 ₫
35.000.000 ₫
5,000
13.000 ₫
65.000.000 ₫
7,500
12.000 ₫
90.000.000 ₫
12,500
12.000 ₫
150.000.000 ₫
17,500
12.000 ₫
210.000.000 ₫
最小注文数量 2,500 · 注文倍数 2,500
Digi-Reel® · Digikey
在庫数 単価 合計
1
49.000 ₫
49.000 ₫
10
31.000 ₫
310.000 ₫
100
21.000 ₫
2.100.000 ₫
500
17.000 ₫
8.500.000 ₫
1,000
15.000 ₫
15.000.000 ₫
最小注文数量 1 · 注文倍数 1
代替品
TSM60NC1R5CP ROG
600V, 3A, SINGLE N-CHANNEL POWER
48.000 ₫ Taiwan Semiconductor Corporation
TSM60NC980CP ROG
600V, 4A, SINGLE N-CHANNEL POWER
54.000 ₫ Taiwan Semiconductor Corporation
AOD4N60
MOSFET N-CH 600V 4A TO252
46.000 ₫ Alpha & Omega Semiconductor Inc.
