표시된 이미지는 참고용입니다. 정확한 사양은 제품 데이터시트에서 확인하세요.

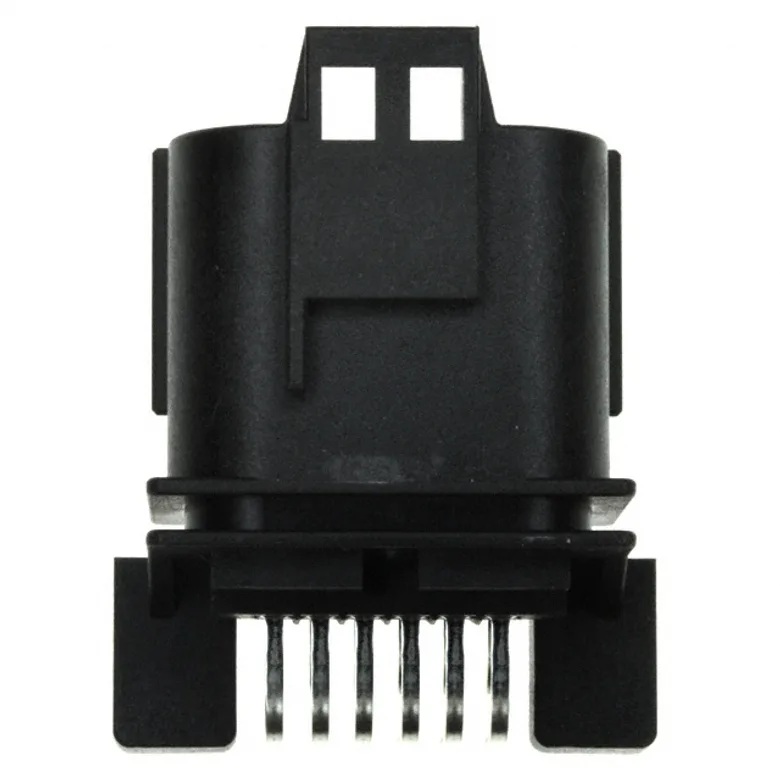

JAE Electronics MX23A12NF1
제조사
제조사 제품 번호
MX23A12NF1
설명
CONN HEADER R/A 12POS 2.5MM
제조사 표준 리드 타임 문의하기
상세 설명
CONN HEADER R/A 12POS 2.5MM
데이터시트 데이터시트 보기
제품 속성
유형
설명
제조사
JAE Electronics
작동 온도
-40°C ~ 125°C
커넥터 유형
Header
응용 분야
Automotive
특징
Board Guide
접점 유형
Male Pin
체결 유형
Latch Holder
로드된 위치 수
All
종단
Solder
전압 정격
-
전류 정격 (암페어)
3A
장착 유형
Through Hole, Right Angle
침투 보호
Waterproof
결합 적층 높이
-
위치 수
12
행 수
2
재료 난연성 등급
-
스타일
Board to Cable/Wire
절연 색상
Black
피치 - 결합
0.098" (2.50mm)
접점 마감 - 결합
Tin
접점 마감 두께 - 결합
-
접점 마감 - 포스트
Tin
접점 마감 두께 - 포스트
-
접점 재료
Brass
접촉 형상
Square
접촉 길이 - 포스트
0.122" (3.10mm)
절연 높이
0.720" (18.30mm)
슈라우딩
Shrouded - 4 Wall
전체 접촉 길이
-
절연 재료
Polybutylene Terephthalate (PBT), Glass Filled
행 간격 - 결합
0.173" (4.40mm)
접촉 길이 - 결합
-
문서 및 미디어
리소스 유형
링크
CAD 모델
EDA 모델
추천 제품
추가 리소스
속성
설명
부품 번호 별칭
MX23A12NF1
1839994
670-1683-ND
재고 상태
재고 있음
업데이트
2026. 5. 16.
재고: 13,214
포장 수량 단가 합계
1 167.000 ₫ 167.000 ₫
167.000 ₫
모든 가격은 선택한 통화로 표시됩니다
Tray · Digikey
재고 수량 단가 합계
1
167.000 ₫
167.000 ₫
10
142.000 ₫
1.420.000 ₫
200
115.000 ₫
23.000.000 ₫
600
106.000 ₫
63.600.000 ₫
1,000
103.000 ₫
103.000.000 ₫
최소 주문 수량 1 · 주문 배수 1
