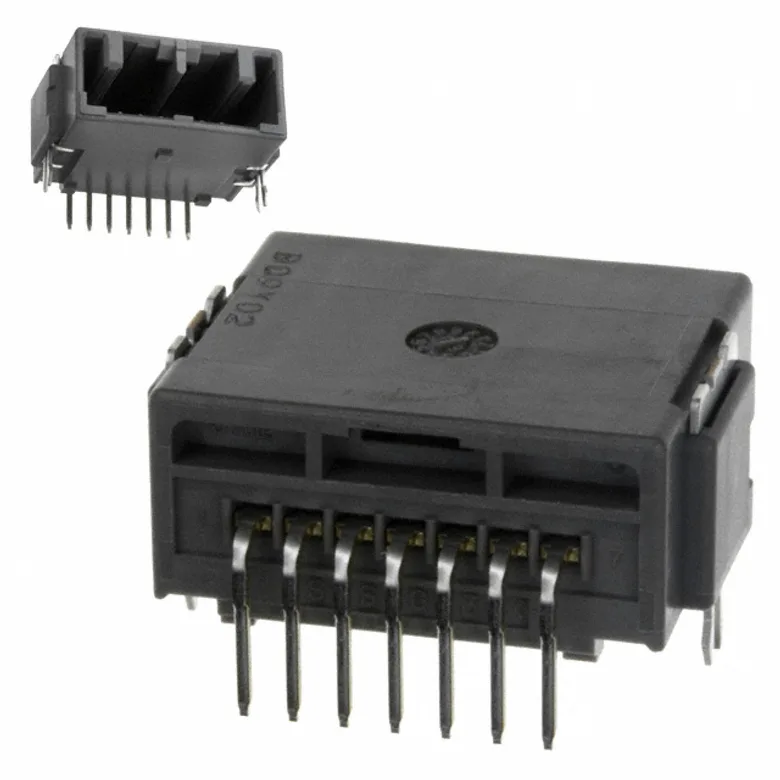

JAE Electronics MX34007NF1
제조사
제조사 제품 번호
MX34007NF1
설명
CONN HEADER R/A 7POS 2.2MM
제조사 표준 리드 타임 문의하기
상세 설명
Connector Header Through Hole, Right Angle 7 position 0.087" (2.20mm)
데이터시트 데이터시트 보기
EDA/CAD 모델
제품 속성
유형
설명
제조사
JAE Electronics
작동 온도
-40°C ~ 85°C
커넥터 유형
Header
응용 분야
Automotive
특징
Board Lock
접점 유형
Male Pin
체결 유형
Locking Ramp
로드된 위치 수
All
종단
Solder
전압 정격
-
전류 정격 (암페어)
3A
장착 유형
Through Hole, Right Angle
침투 보호
-
결합 적층 높이
-
위치 수
7
행 수
1
재료 난연성 등급
-
스타일
Board to Cable/Wire
절연 색상
Gray
피치 - 결합
0.087" (2.20mm)
접점 마감 - 결합
Tin
접점 마감 두께 - 결합
-
접점 마감 - 포스트
Tin
접점 마감 두께 - 포스트
-
접점 재료
Brass
접촉 형상
Square
접촉 길이 - 포스트
0.126" (3.20mm)
절연 높이
0.421" (10.70mm)
슈라우딩
Shrouded - 4 Wall
전체 접촉 길이
-
절연 재료
Syndiotactic Polystyrene (SPS), Glass Filled
행 간격 - 결합
-
접촉 길이 - 결합
0.303" (7.70mm)
문서 및 미디어
추가 리소스
속성
설명
부품 번호 별칭
MX34007NF1
1969248
670-2005-ND
재고 상태
재고 있음
업데이트
2026. 5. 16.
재고: 12
포장 수량 단가 합계
1 56.000 ₫ 56.000 ₫
56.000 ₫
모든 가격은 선택한 통화로 표시됩니다
Tube · Digikey
재고 수량 단가 합계
1
56.000 ₫
56.000 ₫
20
45.000 ₫
900.000 ₫
100
41.000 ₫
4.100.000 ₫
500
36.000 ₫
18.000.000 ₫
1,000
35.000 ₫
35.000.000 ₫
5,000
31.000 ₫
155.000.000 ₫
최소 주문 수량 1 · 주문 배수 1
결합 제품
MX34007SF1
CONN RCPT HSG 7POS 2.20MM
18.000 ₫ JAE Electronics
